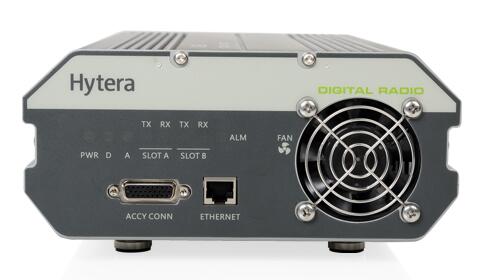

商業數字中轉臺 RD620 RD620是海能達貼心為商業用戶量身打造的超值數字中轉臺。秉承以用戶為中心的設計理念，應對用戶在實際工作中的挑戰。RD620采用內嵌式緊湊設計，內置雙工器、AC-DC電源，體積輕巧，支持壁掛安裝，節省空間，支持多點IP組網，實現戶內戶外區域的通信更廣闊覆蓋，是商業用戶的不二之選。 |  |
| 一體化設計 | 采用內嵌式緊湊設計，內置雙工器、AC-DC電源，主機厚度僅為108mm，重量≤5kg。 |
| 外掛電池安裝設計 | 帶DC接口，可選外掛式電池，方便安裝與更換，滿足無間斷通信的使用需求。 |
| 散熱設計 | 采用溫控低噪聲風扇，溫度過高時啟動風扇，保障100%工作循環。 |
| 應急接線口 | 滿足在應急情況下的電源接入。 |
| 數模兼容，智能切換 | 支持?jǐn)?shù)字和模擬兩種模式，并自動識別數模信號，智能中轉。 |
| 特色雙工器支架 | 采用特色的設計方式，滿足客戶的多種型號雙工器安裝要求。 |
| 直觀的操作面板 | 主機操作面板自帶各種狀態指示燈、接口指示，方便用戶操作。 |
| 16個信道 | 您可以使用RDAC PC工具、中轉臺尾針來完成信道切換。 |
| 靈活的IP組網 | IP中繼站互聯可以將多個位置分散的相同或不同頻段的中繼臺通過IP網絡連接起來，移動終端自動漫游，實現語音和數據通信。 |
| 模擬/數字背靠背 | 通過背靠背的應用方案可支持模擬和數字對講機在不同的工作模式下實現互通，允許模擬用戶與數，從而確保模擬用戶向數字的平滑過渡。 |
| 中轉臺遠程診斷與控制 | 通過PC軟件可實現對遠程（IP口）及本地（USB）中轉臺的監控、診斷和控制。 |
| 數字模擬雙時隙語音輸出 | 尾針可同時輸出兩個時隙語音。 |
一般規格
| 頻率 | UHF1:400-470MHz; VHF:136-174MHz |
| 信道容量 | 16 |
| 信道間隔 | 25KHz/20KHz/12.5KHz |
| 工作電壓 | 13.6±15%V (DC); 100V-240V (AC) |
| 電流消耗 守候電流 | ≤0.5A |
| 電流消耗 發射電流 | ≤5.5A |
| 頻率穩定度 | ±0.5ppm |
| 天線阻抗 | 50Ω |
| 工作循環 | 100% |
| 外型尺寸（寬×高×深） | 210x348x108mm |
| 重量 | 5kg |
接收部分
| 靈敏度 模擬 | 0.3μV（12dB SINAD）
0.22μV（典型值）（12dB SINAD）
0.4μV（20dB SINAD） |
| 靈敏度 數字 | 0.3uV/BER5% |
鄰道選擇性
TIA-603
ETSI |
65dB @ 12.5KHz/75dB @ 20/25KHz
60dB @ 12.5KHz/75dB @ 20/25KHz |
互調
TIA-603
ETSI |
75dB @ 12.5/20/25KHz
70dB @ 12.5/20/25KHz |
雜散響應抑制
TIA-603
ETSI |
75dB @ 12.5/20/25KHz
≥70dB@12.5/20/25KHz |
阻塞
TIA-603
ETSI |
90dB
84dB |
| 交流聲與噪聲 | 40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz |
| 額定音頻失真 | <3% |
| 音頻響應 | +1 ~ -3dB |
| 傳導發射雜散 | <-57dBm |
發射部分
| 輸出功率 | 1-25W （連續可調） |
| FM 調制 | 11K0F3E @ 12.5KHz
14K0F3E @ 20KHz
16K0F3E @ 25KH |
| 4FSK 數字調制 | 12.5KHz 僅數據: 7K60FXD
12.5KHz 數據和語音: 7K60FXW |
| 4FSK 傳導/輻射發射 | -36dBm <1GHz
-30dBm >1GHz |
| 調制限制 | ±2.5KHz @ 12.5KHz
±4.0KHz @ 20KHz
±5.0KHz @ 25KHz |
| FM交流聲與噪聲 | 40dB @ 12.5KHz
43dB @ 20KHz
45dB @ 25KHz |
| 鄰道功率 | 60dB @ 12.5KHz
70dB @ 20/25KHz |
| 音頻響應 | +1 ~ -3dB |
| 音頻失真 | ≤3% |
| 數字聲碼器類型 | AMBE++或SELP |
| 數字協議 | ETSI-TS 102 361-1，2&3 |
環境指標
| 工作溫度范圍 | -30℃～+60℃ |
| 儲存溫度范圍 | -40℃～+85℃ |
*以上規格均按照適用標準測試，由于技術的不斷發展，以上指標數據若有變更，恕不另行通知。
